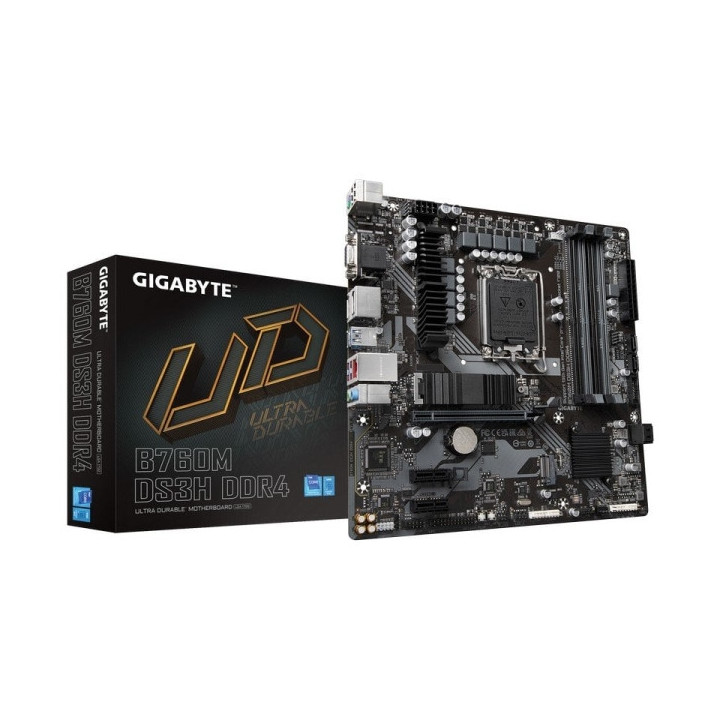

Gigabyte B760M DS3H Placa Base Intel LGA1700 4x DDR4 - M.2, SATA, PCIe4.0, HDMI, Displayport, USB 3.2, USB-C - MicroATX

Las placas base GIGABYTE incluyen varios software útiles e intuitivos para ayudar a los usuarios a controlar todos los aspectos de la placa base y proporcionar un efecto de iluminación personalizable con una estética excepcional para adaptarse a su personalidad única.

Características:

-Intel® Socket LGA 1700: compatible con procesadores de la serie 13.ª y 12.ª generación

-Rendimiento incomparable: solución VRM digital híbrida de 6+2+1 fases

-Dual Channel DDR4: 4*DIMMs Compatibilidad con módulo de memoria XMP

-Almacenamiento de próxima generación: 2 conectores PCIe 4.0 x4 M.2

-Protección térmica M.2: para garantizar el rendimiento de SSD M.2

-EZ-Latch: Ranura PCIe 4.0x16 con diseño de liberación rápida

-Redes rápidas: LAN de 2,5 GbE

-Conectividad extendida: USB-C® trasero de 10 Gb/s, DP, HDMI

-Smart Fan 6: cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP

-Q-Flash Plus: actualice el BIOS sin instalar la CPU, la memoria y la tarjeta gráfica

Especificaciones:

CPU:

-Zócalo LGA1700: Compatibilidad con los procesadores Intel® Core™, Pentium® Gold y Celeron® de 13.ª y 12.ª generación (La caché L3 varía con la CPU)

Chipset:

-Intel® B760 Express

Memoria:

-Compatible con DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300( O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400( O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s módulos de memoria

-4 zócalos DDR DIMM que admiten hasta 128 GB (32 GB de capacidad DIMM individual) de memoria del sistema

-Arquitectura de memoria de doble canal

-Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)

-Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer sin ECC

-Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)

Gráficos:

-Procesador de gráficos integrado: compatibilidad con gráficos Intel® HD:

1 puerto D-Sub, compatible con una resolución máxima de 1920x1200 a 60 Hz

1 puerto HDMI, compatible con una resolución máxima de 4096x2160 a 60 Hz

* Soporte para la versión HDMI 2.0 y HDCP 2.3.

1 x DisplayPort, compatible con una resolución máxima de 4096x2304 a 60 Hz

* Soporte para la versión DisplayPort 1.2 y HDCP 2.3

1 x DisplayPort, compatible con una resolución máxima de 4096x2304 a 60 Hz

* Soporte para la versión DisplayPort 1.2.

-Compatibilidad con hasta cuatro pantallas al mismo tiempo

Audio:

-CÓDEC de audio Realtek®

-Audio de alta definición

-2/4/5.1/7.1 canales

LAN:

-Chip LAN Realtek® de 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Ranuras de expansión

-UPC:

1 x ranura PCI Express x16, compatible con PCIe 4.0 y funcionando a x16

-Conjunto de chips:

2 x ranuras PCI Express x1, compatibles con PCIe 3.0 y funcionando a x1

Interfaz de almacenamiento:

-UPC:

1 x conector M.2 (Socket 3, clave M, compatible con SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)

-Conjunto de chips:

1 x conector M.2 (Socket 3, clave M, compatible con SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)

4 conectores SATA 6Gb/s

-Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA

-USB

-Conjunto de chips:

1 x puerto USB Type-C® en el panel posterior, compatible con USB 3.2 Gen 2

5 puertos USB 3.2 Gen 1 (3 puertos en el panel posterior, 2 puertos disponibles a través del cabezal USB interno)

2 puertos USB 2.0/1.1 en el panel posterior

-Conjunto de chips + 2 concentradores USB 2.0:

4 puertos USB 2.0/1.1 disponibles a través de los cabezales USB internos

Conectores de E/S internos:

-1 conector de alimentación principal ATX de 24 pines

-1 conector de alimentación ATX 12V de 8 pines

-1 cabezal de ventilador de CPU.

-3 cabezales de ventilador del sistema

-1 cabezal de tira de LED direccionable

-1 cabezal de tira de LED RGB.

-2 conectores M.2 Socket 3

-4 conectores SATA 6Gb/s

-1 encabezado del panel frontal

-1 encabezado de audio del panel frontal

-1 cabezal USB 3.2 Gen 1

-2 cabezales USB 2.0/1.1

-1 encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

-1 encabezado de puerto serie

-1 cabezal de puerto paralelo

-1 cabezal de salida S/PDIF

-1 botón Q-Flash Plus

-1 botón de reinicio.

-1 x puente de reinicio

-1 puente CMOS transparente

Conectores del panel posterior:

-2 puertos USB 2.0/1.1

-1 puerto para teclado/ratón PS/2

-1 puerto D-Sub

-1 puerto HDMI

-2 puertos de visualización

-3 puertos USB 3.2 Gen 1

-1 x puerto USB Type-C®, compatible con USB 3.2 Gen 2

-1 puerto RJ-45

-3 conectores de audio

Controlador de E/S:

-Chip controlador de E/S iTE®

-Monitoreo de H/W

-Detección de voltaje

-Detección de temperatura

-Detección de velocidad del ventilador

-Detección de caudal de agua de refrigeración

-Advertencia de falla del ventilador

-Control de velocidad del ventilador

BIOS:

-1 flash de 128 Mbits

-Uso de BIOS AMI UEFI con licencia

-PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características unicas:

-Compatibilidad con el Centro de control de GIGABYTE (GCC)

* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.

-Soporte para Q-Flash

-Soporte para Q-Flash Plus

Software incluido:

-Software de gestión de ancho de banda LAN

Factor de forma:

-Factor de forma micro ATX, 24,4 cm × 24,4 cm
